Beschreibung
Der Kabelbaum verfügt über die gleichen Kabelfarben wie der Original-Kabelsatz vom Hersteller Teltonika. Alle Anschlüsse und Stecker sind beschriftet. Jeder Anschluss wird nach der Fertigung getestet.
Vorteile des vormontierten Standard Kabelbaums
- Leicht und schnell einzubauen
- Mithilfe der Molex Stecker sind viele verschieden Zubehörteile schnell einzubauen und auszutauschen
- Nur 3 Kabel (Dauerplus, Masse, Zündungsplus) müssen am Fahrzeug angeschlossen werden
- Keine Probleme mit falschen oder zeitaufwändigen Montagen

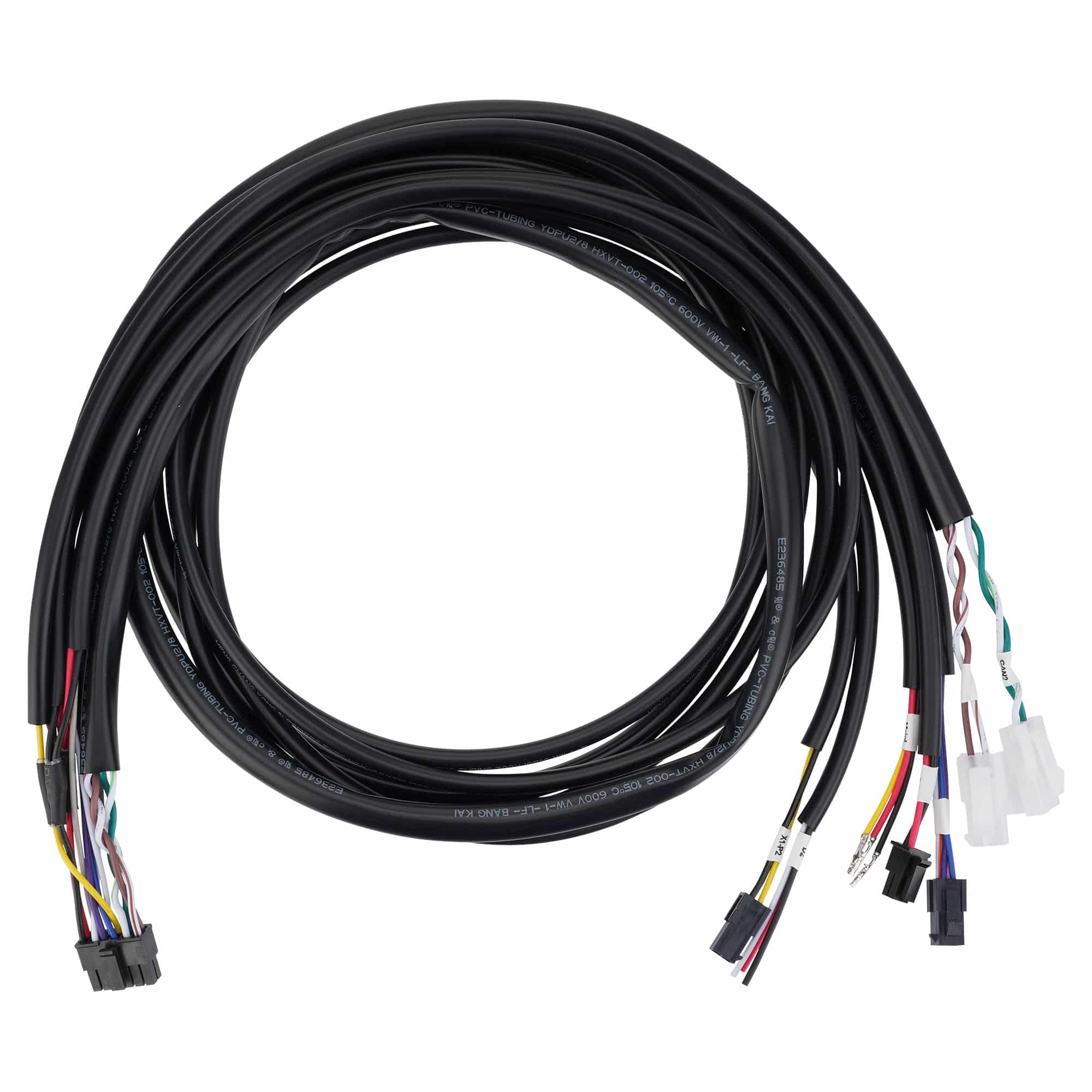

Kabelbaum-Elemente

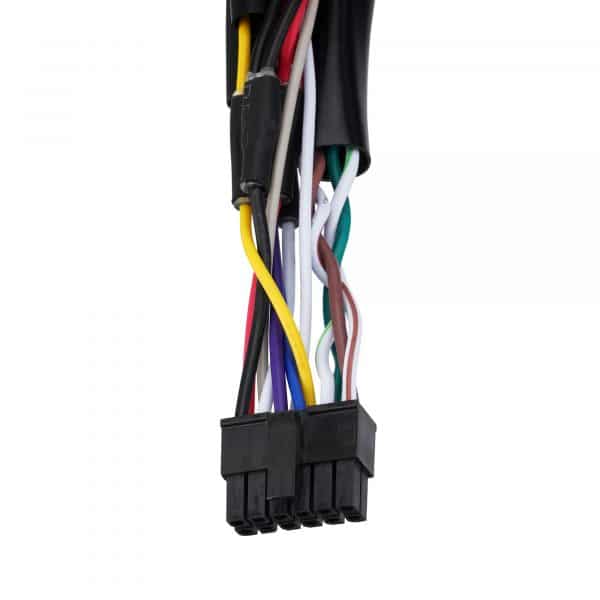

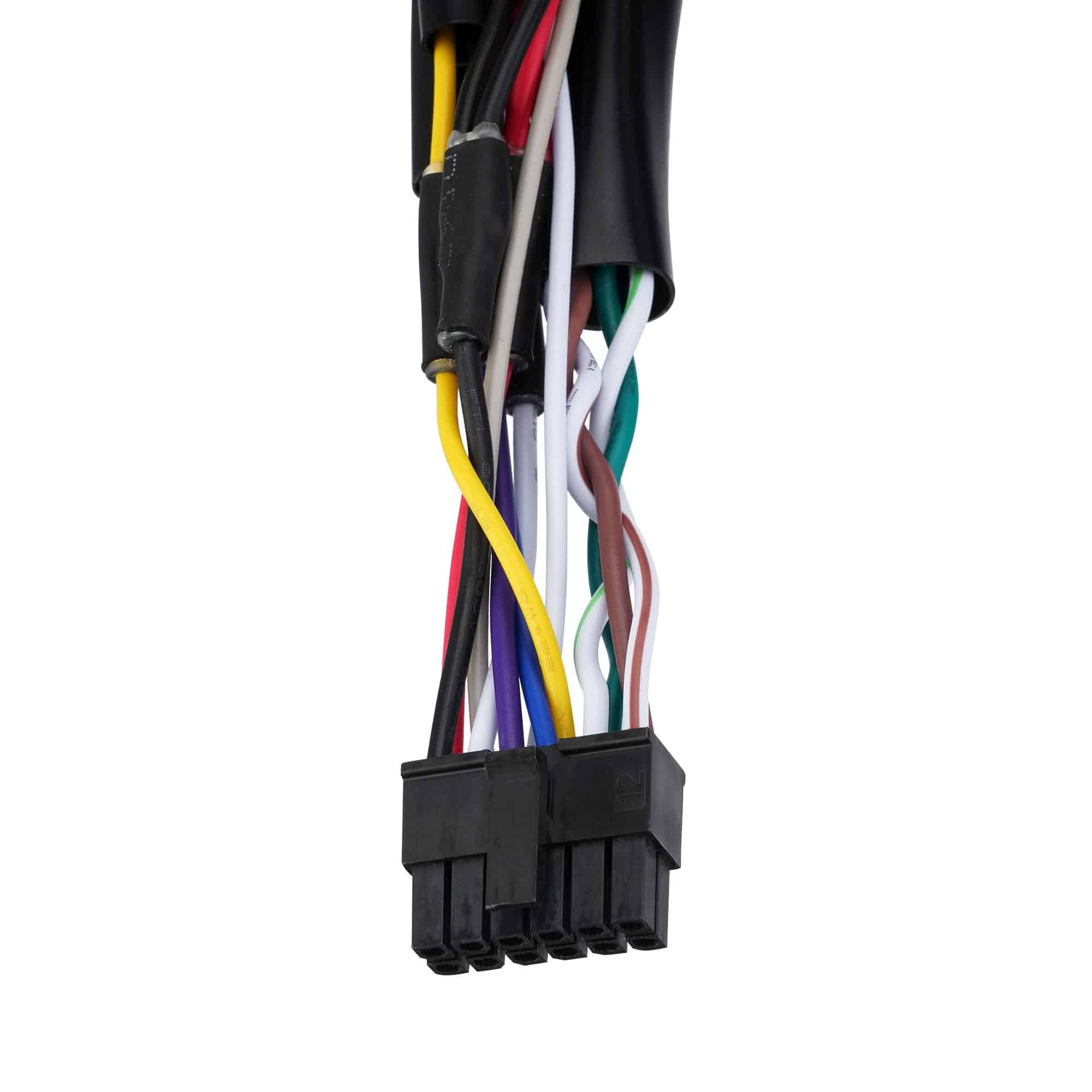

- 12PIN Molex Stecker kompatibel zu Hersteller Teltonika Modellen FMB140, FMB150, FMC150, FMM150
- Versorgungsanschluss (100cm, isoliert, 3 Kabel) für Dauerplus, Masse, Zündungplus
- Anschluss-Leitung mit Molex Stecker für 1wire RFID Fahrer Leser (100cm, 6 Kabel, isoliert, 2 Stecker) mit 1wire Signal, Ausgang 1 (rote LED, Buzzer) und Ausgang 2 (grüne LED, Notifizierung)

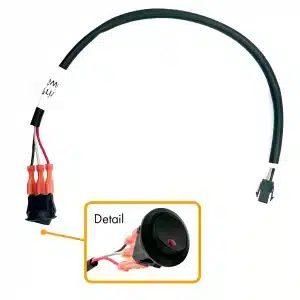

- Anschluss-Leitung mit Molex-Stecker für Privatschalter mit roten LED (100cm, isoliert, 3 Kabel)
- Anschluss-Leitung mit Molex-Stecker für Schalter 2 (100cm, isoliert, 3 Kabel)

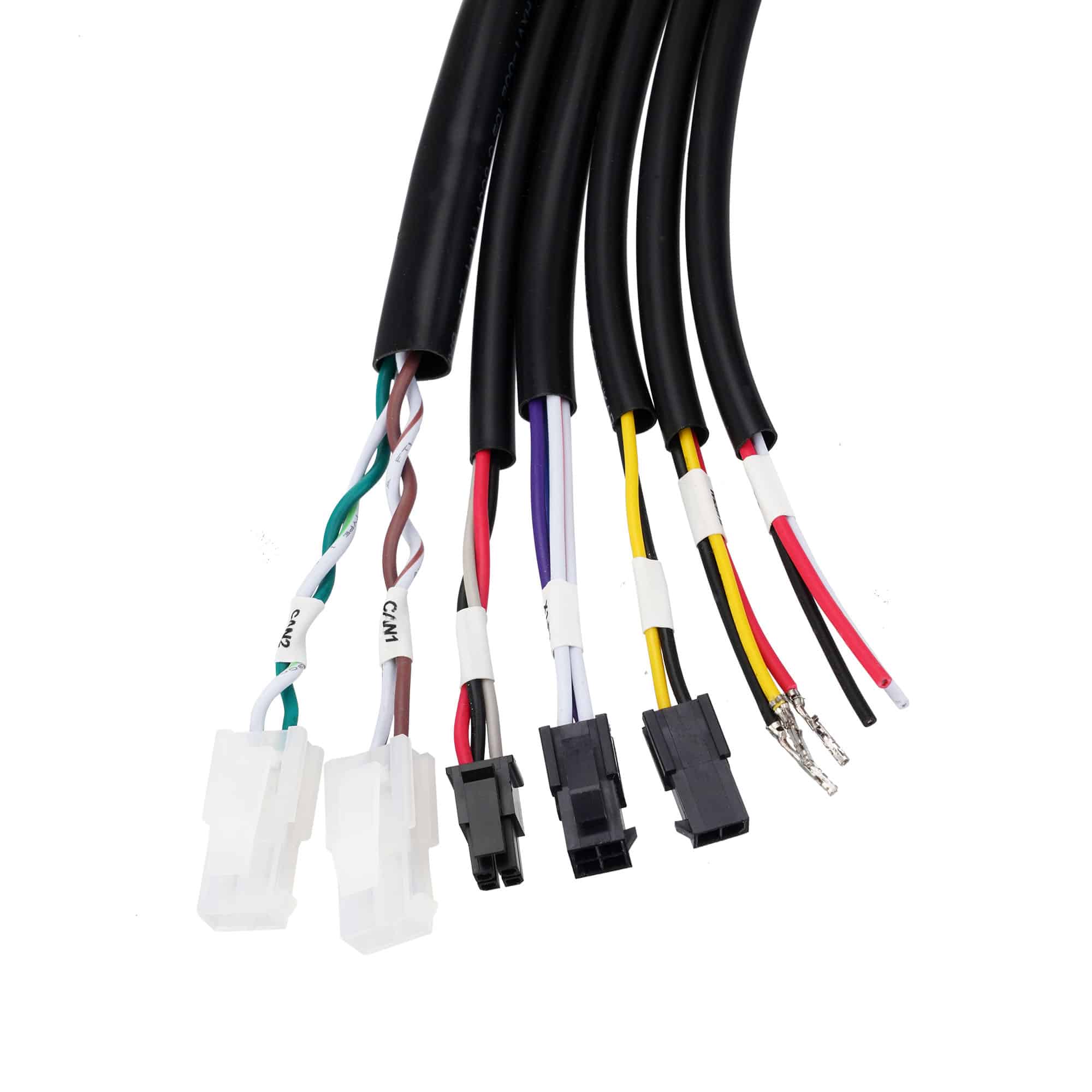

- Anschluss-Leitung mit Molex-Stecker für CAN1 CAN-High und CAN-Low (2 Kabel verdrillt)
- Anschluss-Leitung mit Molex-Stecker für CAN2 CAN-High und CAN-Low (2 Kabel verdrillt)
Kompatible Geräte (nicht inkludiert, separat bestellen)
- steckbarer 1wire RFID Leser (Drexia 12Volt)
- steckbarer Schalter mit LED
- Teltonika Telematik-Modelle: FMB140, FMB150, FMC150, FMM155 (bestellbar bei Teltonika)
